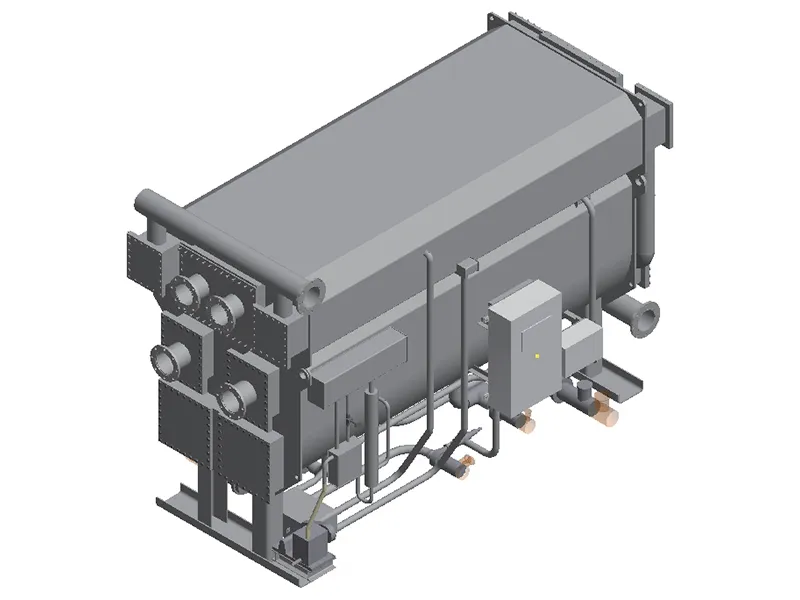

Абсорбционный чиллер c нагревом горячей водой использует воду в качестве хладагента и раствор бромида лития в качестве абсорбента.
В испарителе охлаждающая вода поглощает тепло от охлаждаемой воды, проходящей по теплообменным трубам, и превращается в пар хладагента. В результате температура охлаждаемой воды снижается.
Пар хладагента поглощается раствором бромида лития в абсорбере, после чего разбавленный раствор поступает в генератор через теплообменник.
В генераторе горячая вода передает тепло разбавленному раствору бромида лития, в результате чего образуется пар хладагента и повышается концентрация раствора. Затем концентрированный раствор через теплообменник возвращается в абсорбер, поддерживая непрерывность циркуляции.

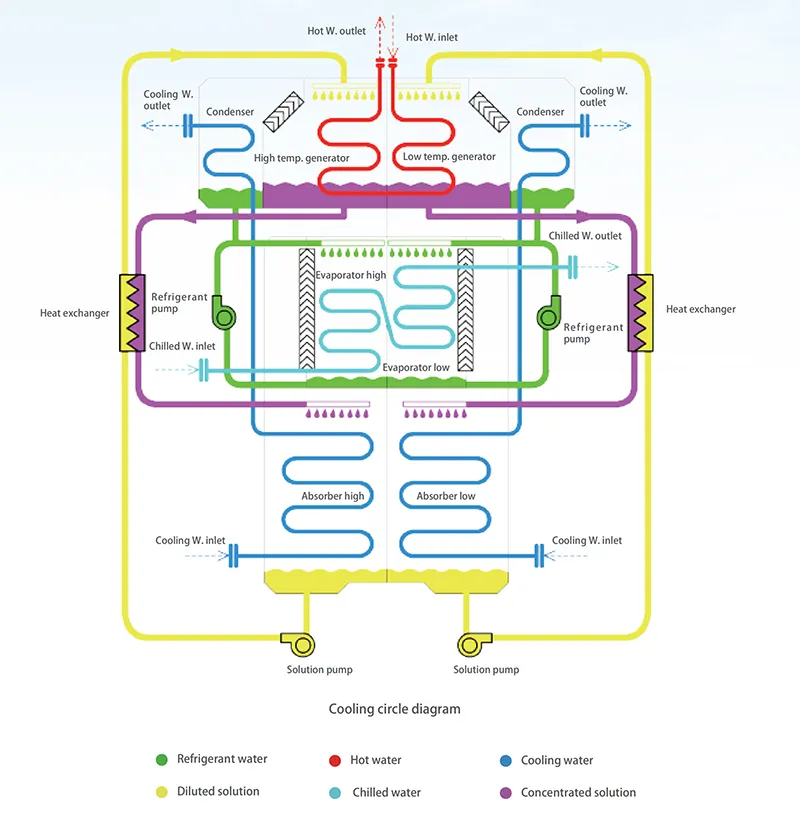

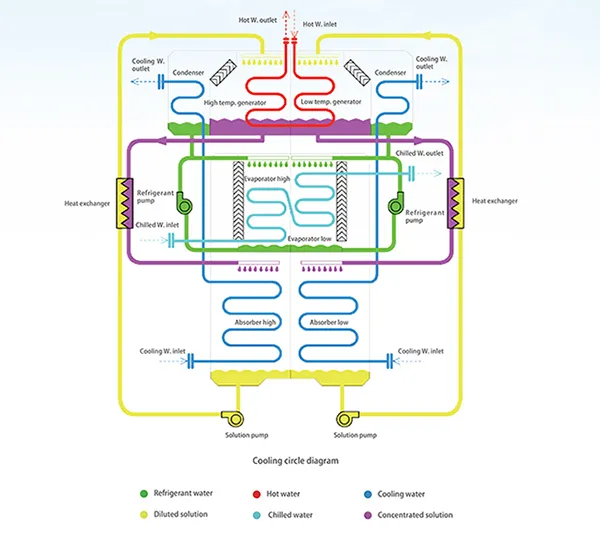

Схема холодильного цикла
Технические характеристики
Модель
TMAR-H055E-1165E
055-1165
Холодопроизводительность
USRT
120-2646
кВт
422-9305
104 ккал/ч
36-800
Температура охлаждаемой воды на входе/выходе
℃
12 → 7
Температура охлаждающей воды на входе/выходе
℃
31/32 → 38
Температура горячей воды на входе/выходе
℃
130 → 70
Электропитание
В/Гц/Ф
380/50/3
Мощность вакуумного насоса
кВт
0.75
Макс. транспортировочный вес
т
57.5
Преимущества:

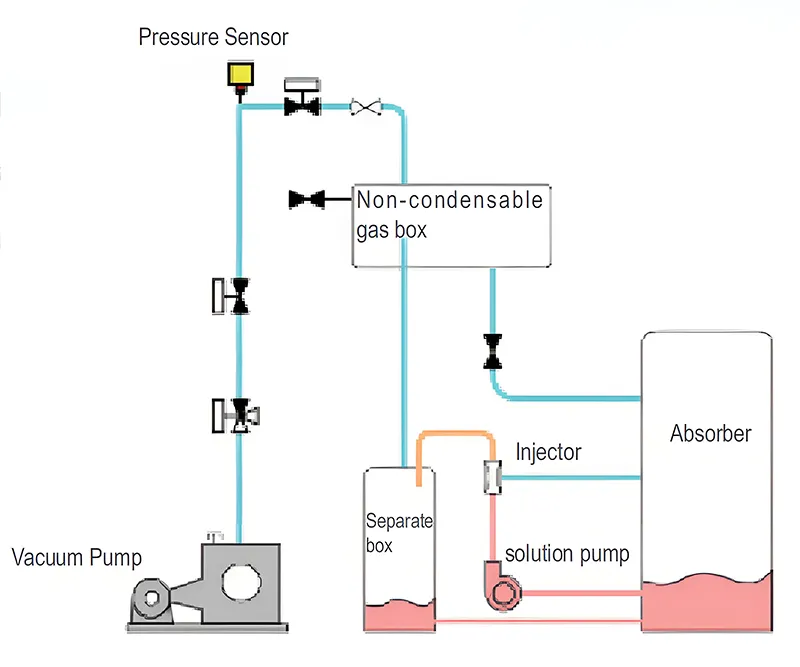

Автоматическая система продувки
Чиллер оснащен полностью автоматической системой удаления неконденсируемых газов с трехступенчатой системой поддержания вакуума.
Система автоматически собирает неконденсируемые газы внутри чиллера в газовый резервуар с помощью эжектора. Датчик давления в реальном времени контролирует давление внутри резервуара. При достижении заданного значения вакуумный насос автоматически удаляет неконденсируемые газы из чиллера.
Многоуровневая система предотвращения кристаллизации
Система контролирует приближение раствора к точке кристаллизации и в режиме реального времени регулирует рабочие параметры для предотвращения кристаллизации.
Установка оснащена автоматической трубкой для растворения кристаллов бромида лития и предотвращения кристаллизации раствора.
Абсорбционный чиллер оснащен оптимизированной функцией, при которой система рассчитывает необходимое время для разбавления раствора бромида лития перед безопасной остановкой.

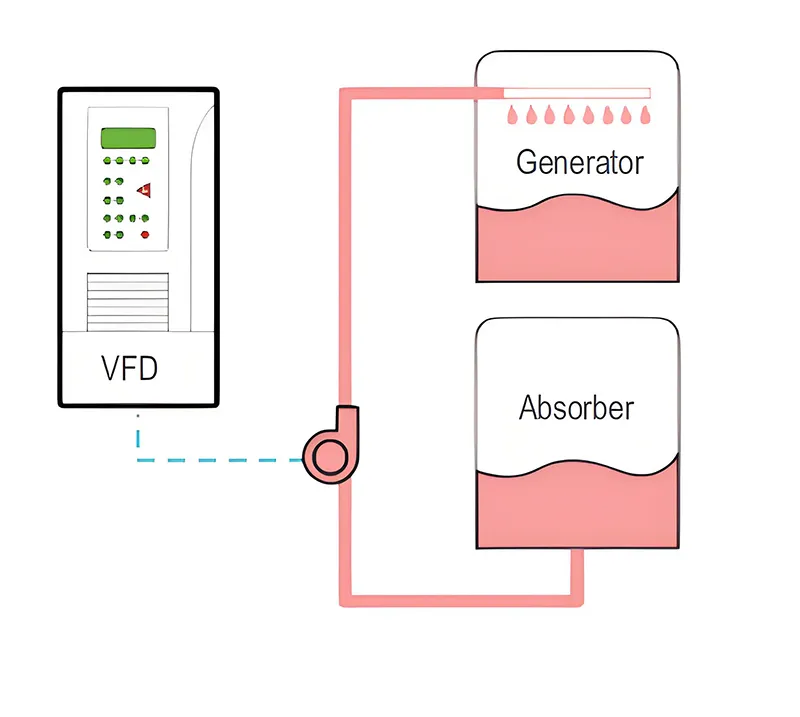

Система управления с частотно-регулируемым приводом
Частотно-регулируемый привод для насоса раствора бромида лития управляет объемом циркуляции раствора при работе чиллера с частичной нагрузкой. Это сокращает время запуска чиллера и повышает его эффективность при работе не на полной холодопроизводительности.
Высокопрочная конструкция

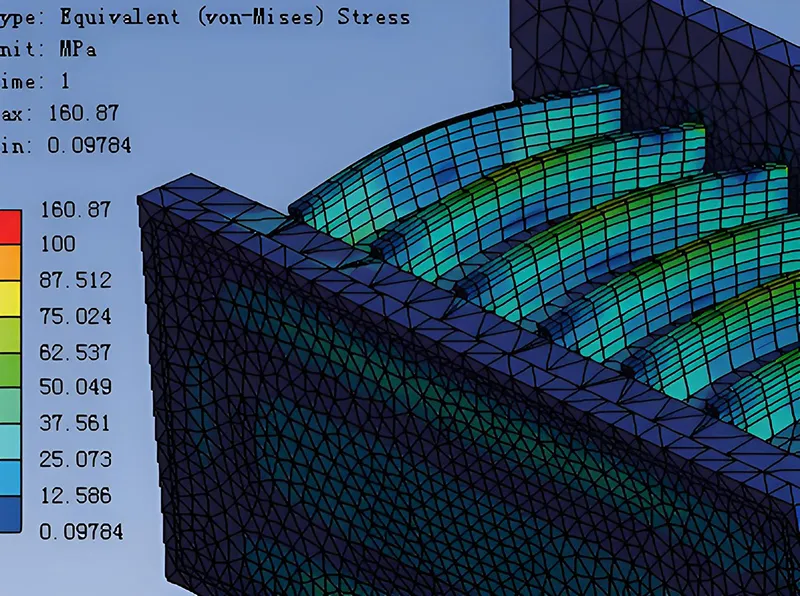

Цилиндрический корпус и водяные камеры спроектированы на основе метода анализа напряжений, что гарантирует соответствие требованиям безопасности при эксплуатации в разных рабочих давлениях.
Энергоэффективная система испарения и абсорбции

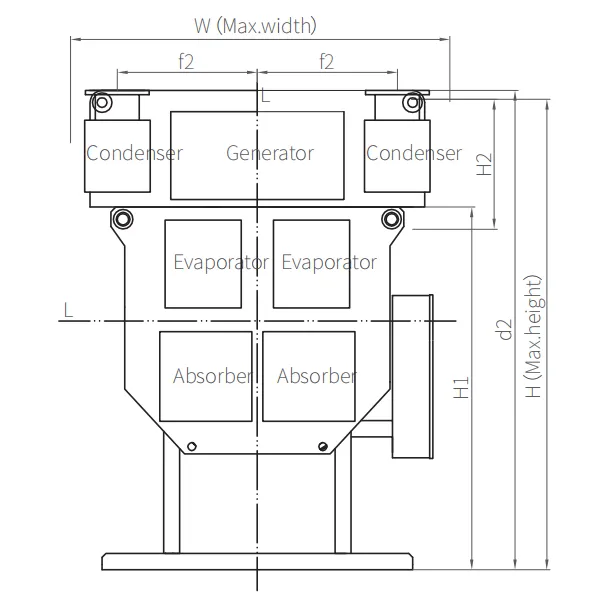

Испаритель и абсорбер разделены на секции высокого и низкого давления, благодаря чему двухступенчатые процессы испарения и абсорбции значительно повышают эффективность чиллера.
Использование медных трубок в испарителе и неравномерного шага между ними повышает эффективность испарения.
Усовершенствованная система гравитационного распределения раствора
Раствор подается и распределяется по поверхности трубок под действием силы тяжести, что исключает необходимость использования распылительных насосов и снижает энергопотребление чиллера.

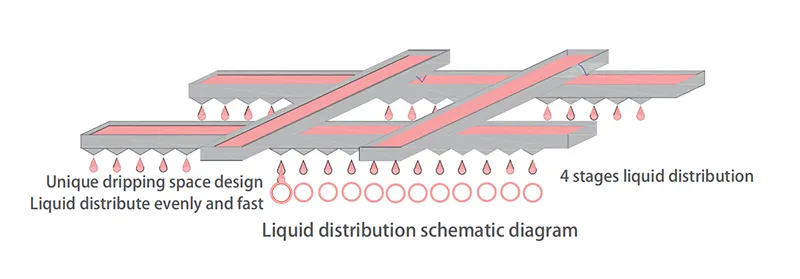

Раствор распределяется в четыре этапа, благодаря чему обеспечивается более равномерное распределение жидкости и образуется более однородная пленка раствора на поверхности теплообменных трубок. Это повышает эффективность абсорбции и испарения.
Распределитель раствора изготовлен из высококачественной нержавеющей стали, не засоряется в процессе эксплуатации и значительно увеличивает срок службы чиллера.

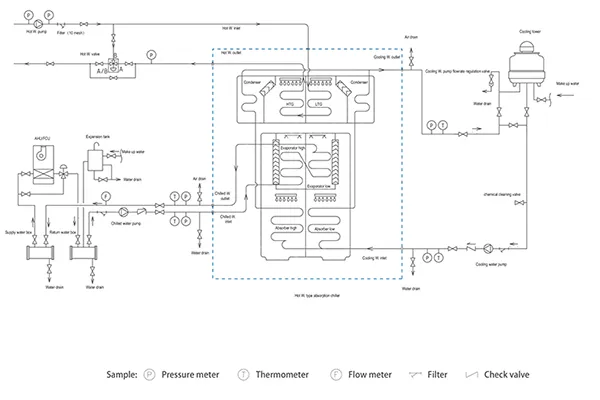

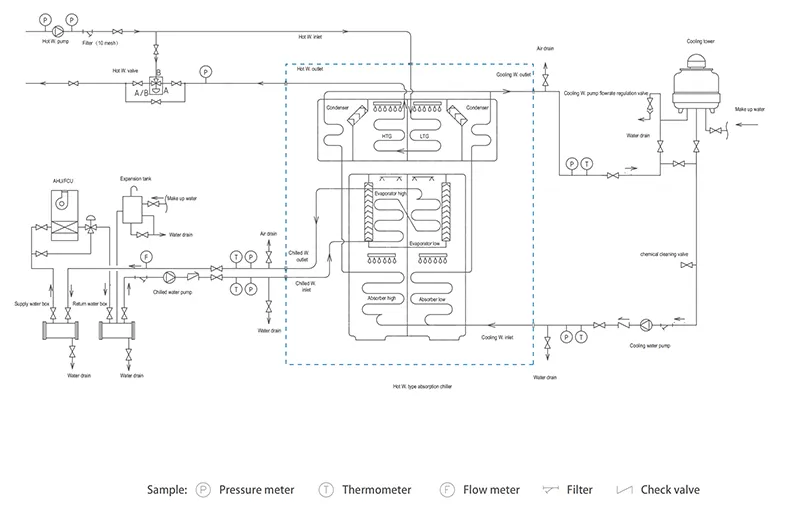

Схема трубопроводов

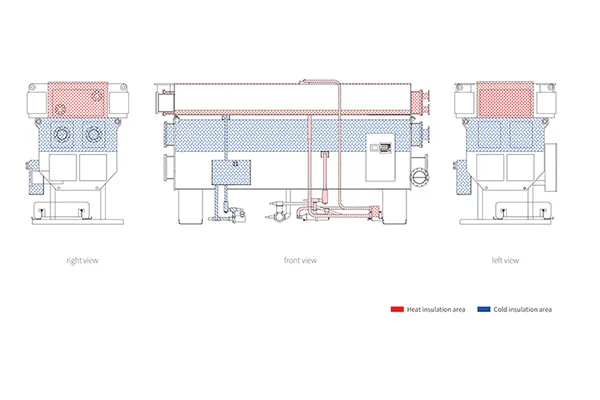

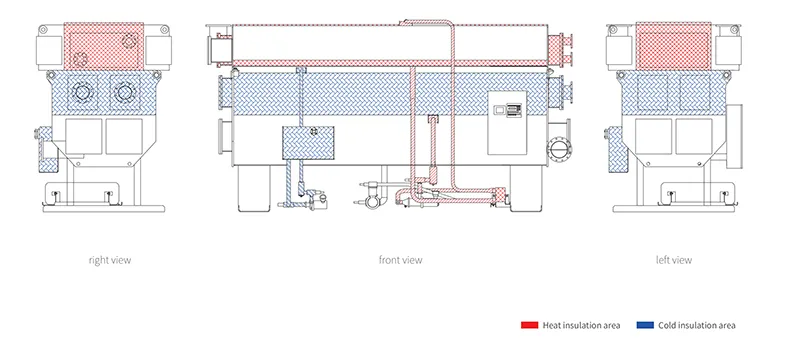

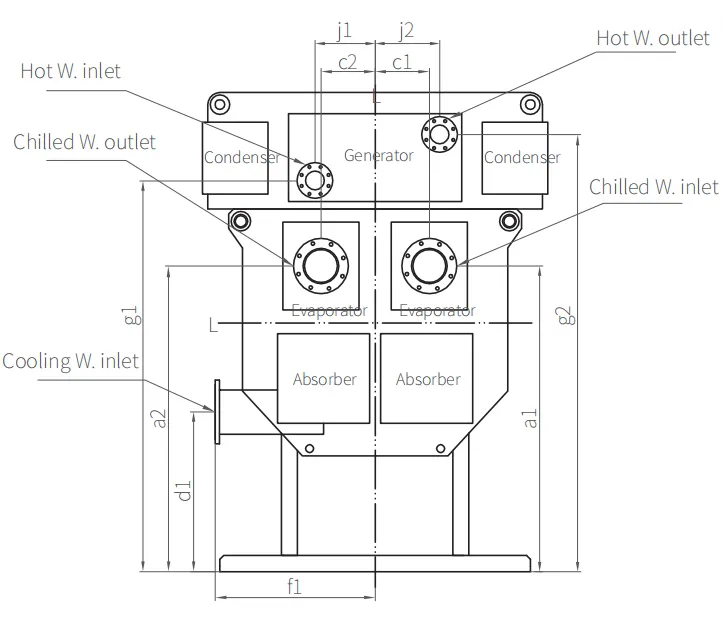

Схема тепло- и холодоизоляции
Примечания
Схема трубопроводов приведена исключительно для справки.
Рекомендуется устанавливать сетчатый фильтр 10 меш на трубопроводах для охлаждаемой воды, охлаждающей воды и горячей воды. Фильтр следует устанавливать примерно в 2 метрах от входного патрубка чиллера.
